一、 工作原理：

通过风管将酸雾废气引入净化塔。通过填料层后，废气和氢化钠吸收剂与气体和液体充分接触，以吸收和中和气体。净化后，酸雾废气经烟尘板脱水除去，再由风机排放到大气中。在塔底用水泵加压后，将吸收剂喷在塔顶喷淋而下，然后再循环到塔底。净化后的酸雾废气符合国家排放标准。

二、 特点：

1、除尘脱硫较高，当使用碱洗水时，脱硫效率可达85%。

2、设备占地少，安装方便。

3、用水量、用电量指数偏低。

4、耐腐蚀，无磨损，使用寿命长。

5、设备运行可靠，维护简单方便。

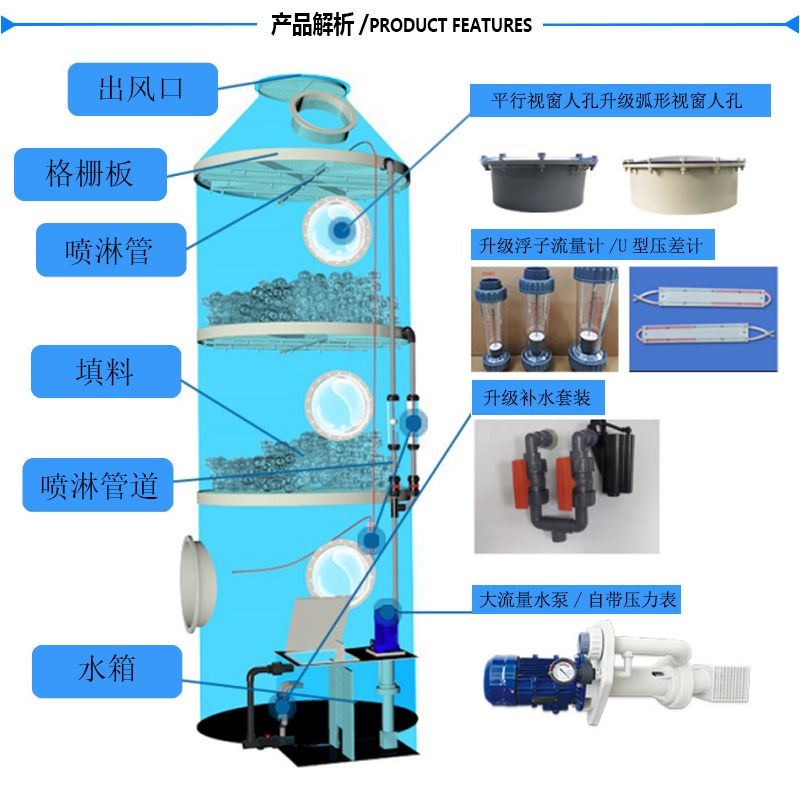

三、 结构：

采用喷雾塔填料层作为气液两相接触元件的传质设备。填料支撑板设置在填料塔底部，填料以堆叠方式排列在支撑板上。填料压力板安装在填料上方，以防止向上气流吹出。喷雾塔从塔顶喷出液体，通过液体分布器到达填料，并沿填料表面向下流动。气体从塔底分布后，液体通过填料层的空隙连续逆流。在填料表面，气液两相紧密接触，进行传质。当液体沿填料层流动时，有时会有壁面流动。壁面流动效应导致气液两相在填料层中的分布不均匀，导致传质效率下降。因此，将喷雾塔中的填料层分成两部分，中间设置有再分配装置，再分配后再喷洒到下部填料上。

四、 适用注意事项：

1、循环水流量调节：由喷淋塔供水泵确定，一台锅炉运行时可开启，冬季两台或三台泵同时运行时，应全部开启，泥浆泵的流量应根据不允许循环的流量来调节。让它平等。

2、喷雾塔投药罐的投加量：在运行锅炉时，在冬季加入2袋碱和5袋石灰，如二、三套，可根据相应的数量增加药量。

3、Spray塔沉淀池应定期清理，一周一次，夏季一次，冬季每三天一次。

4、当灰水分离器排出时，每次换挡排放时，应分别打开排放阀，直到有清澈的水排放为止。

5、以上旋转部件应经常检查，注油，及时排除故障，以保证喷塔兔硫的去除效果。
